柳林縣孟門鎮采煤沉陷區幼兒園BIM設計

發布時間：2019-04-08 來源：建筑一所作者：李瑾

BIM?涉及到從規劃、設計理論到施工、維護技術的一系列創新和變革，是建筑業信息化的發展趨勢。本所首次應用BIM技術，僅嘗試了設計中的部分功能，未來在軟件逐步熟悉，理論逐步加強后，還將繼續在場地分析、性能化分析、綠色建筑分析等方面進行應用研究。

本此BIM應用以孟門幼兒園為實例進行首次技術應用。孟門幼兒園位于柳林縣孟門鎮，建筑面積為3848.07平方米，框架結構，地上三層，室內外高差0.45米，建筑高度為13.35米。

軟件應用情況如下：

（1）核心軟件：Revit（2018）

（2）輔助插件：TR天正

（3）效果渲染軟件：Twinmotion（2019）

各專業模型主要內容如下：

（1）建筑：墻體、門、窗、潔具、樓面面層、造型構架；

（2）結構：梁、柱、樓板；

（3）給排水：自動噴水滅火系統、消火栓系統、給排水系統；

（4）暖通：暖氣片、干管、立管；

（5）電氣：強電橋架、弱電橋架、燈具、開關、配電箱；

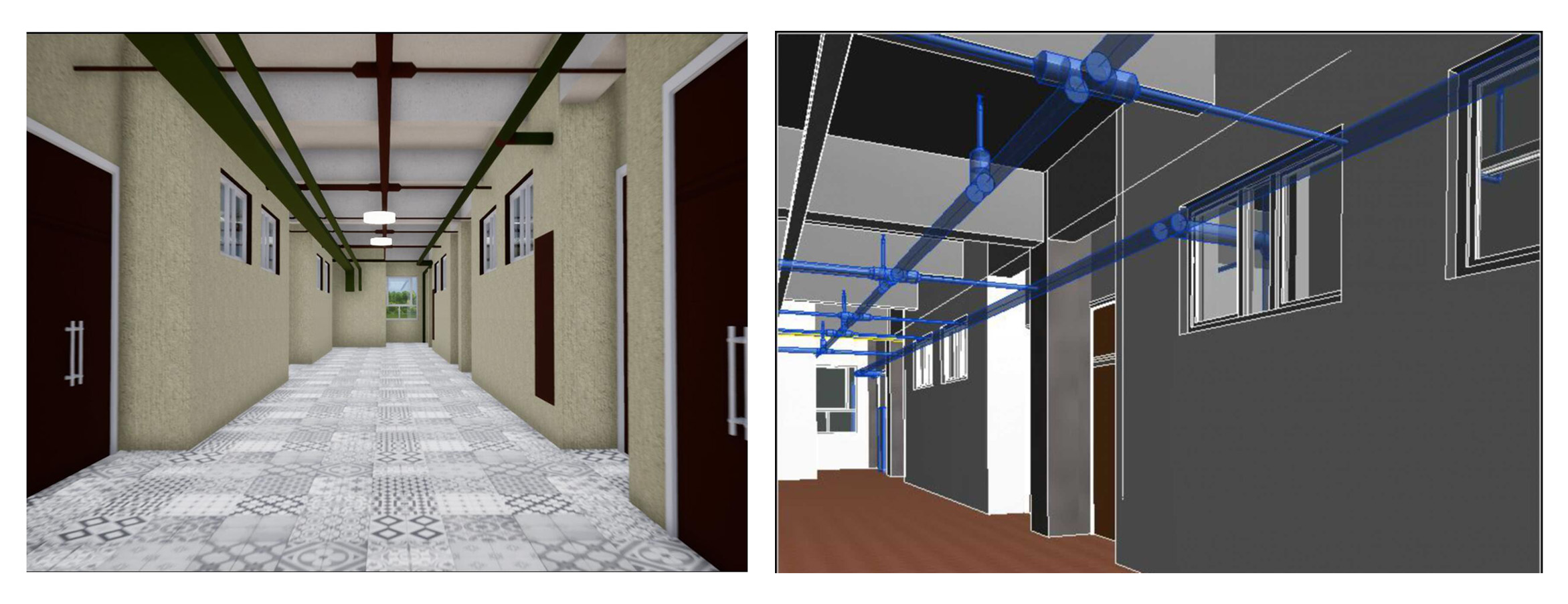

小組各專業成員通過應用以上軟件搭建模型、合并模型，分析修改，渲染效果后，完成最終成果。以孟門幼兒園的REVIT模型為基礎，主要應用到的BIM技術情況包括：可視化設計、方案論證、協同設計、碰撞分析、工程量統計、輸出圖紙，共六大方面。
